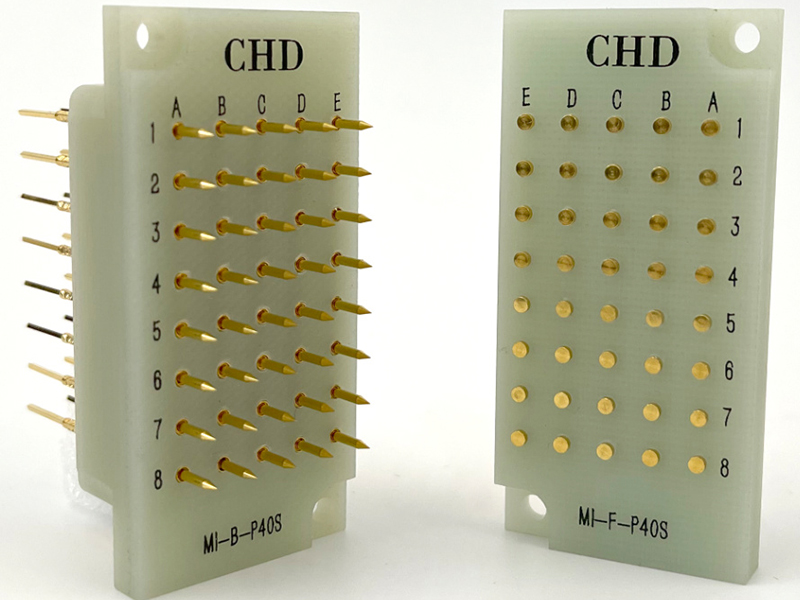

夾具端PN：MI-F-P40S

基站端PN：MI-B-P40S

特性：

?   單個探針最大電流 : 5A

?   單個彈簧探針電阻 (Ri) 典型值 : <20 mOhm

?   40路信號連接（夾具內部模塊和組件的電源）

?   可用于I/O信號傳輸、開關控制

?   雙面絲印，標準編號，便于調試和接線維修

?   適用于手動測試夾具

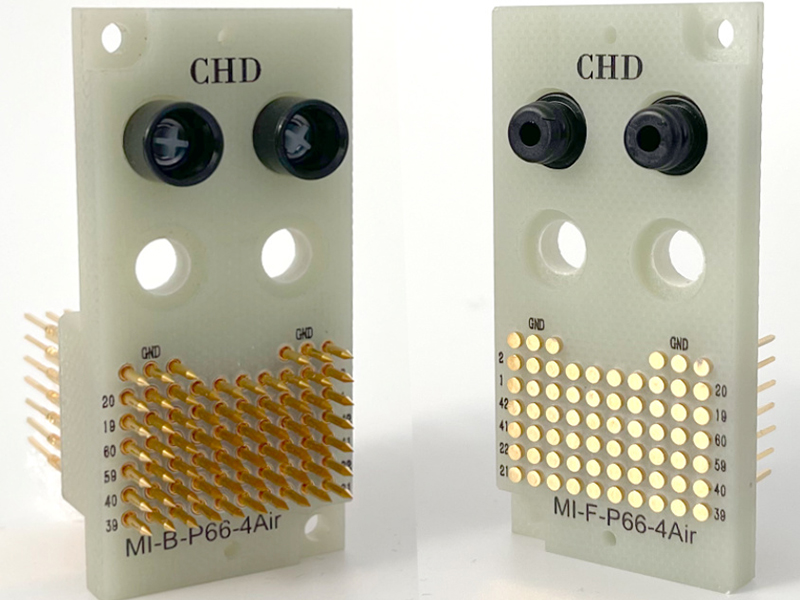

夾具端PN：MI-F-P66-4Air

基站端PN：MI-B-P66-4Air

特性：

?   氣動混合模塊

?   可用于帶有內部或外部 Pylon 接口的所有測試治具

?   恒定的低過渡損耗

?   高觸探可靠性和傳輸質量

?  氣嘴自鎖功能，插拔不漏氣

?   單個彈簧探針最大電流:5A

?   單個彈簧探針電阻 (Ri) 典型值 :<20 mOhm

?   66路信號連接（夾具內部模塊和組件的電源）

?   探針可用于I/O信號傳輸、開關控制

?   雙面絲印，標準編號，便于調試和接線維修

?   適用于手動測試機臺

夾具端PN：AI-F-P32

基站端PN：AI-B-P32

特性：

?   32 路通道大電流模塊

?  單個彈簧探針最大電流:30A

?  單個彈簧探針電阻 (Ri) 典型值 :<10 mOhm

?   雙面絲印，標準編號，便于調試和接線維修

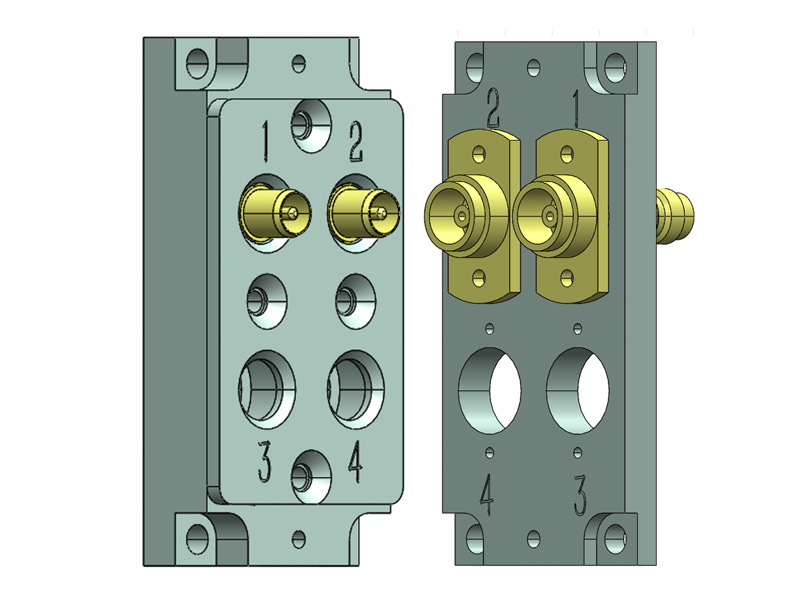

夾具端PN：AI-F-4RF

基站端PN：AI-B-4RF

特性：

?  信號傳輸穩定

?  阻抗為50Ω

?  工作頻率18GH

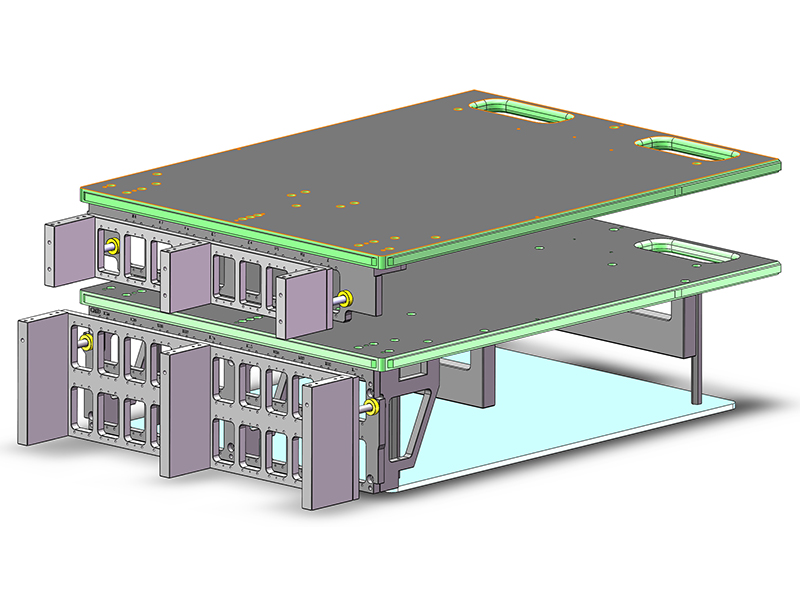

型號：S-KIT-AI-UF/S-KIT-AI-LF

?   尺寸：468mm×633mm ( large size)

?  用于進行組合式 Flashing/ ICT/FCT 測試，特別適用于PCB拼板測試，推薦用于inline的自動線。

?  具有下部替換套件和上部替換套件的模塊化構造

?  FR4 抗彎探針支承板

?  使用壽命：> 2,000,000 次負載循環（在實驗室條件下）

?  可根據要求跟換相應接口模塊

?  無需工具即可快速設置，無需后續調校即可使用

?  通過接口模塊可進行任意組合的模塊化配置

?  配置：

上Pylon接口： 1個CHD氣動混合模塊 +最多 7個任意組合信號模塊

下Pylon接口： 1個CHD氣動混合模塊 +最多 19個任意組合信號模塊

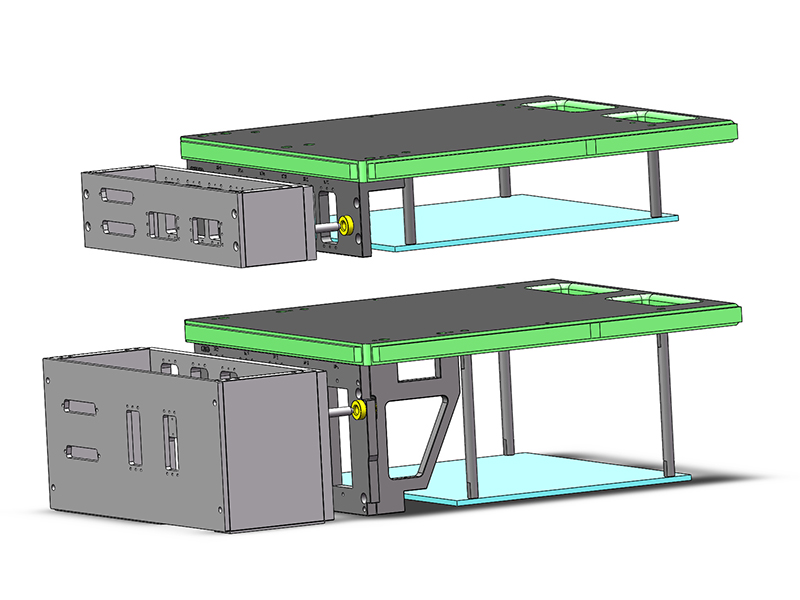

型號：S-KIT-HC-UF/S-KIT-HC-LF

?   尺寸：350mm×400mm ( small size )

?  用于進行組合式 FCT/EOL 測試，適用于PCB單板測試或多個單板穴位，推薦用于單站或自動化轉臺。

?  具有下部替換套件和上部替換套件的模塊化構造

?  FR4 抗彎探針支承板

?  配備大電流轉換接頭，可靈活配置100A-800A的Pylon轉換接頭

?  使用壽命：> 2,000,000 次負載循環（在實驗室條件下）

?  通過接口模塊可進行任意組合的模塊化配置

?  無需工具即可快速設置，無需后續調校即可使用

?  配置：

上Pylon接口： 1個CHD氣動混合模塊 + 最多 7個任意組合信號模塊

下Pylon接口： 2個CHD標準的大電流模塊 （最大up到800A） + 最 多 6個任意組合信號模塊

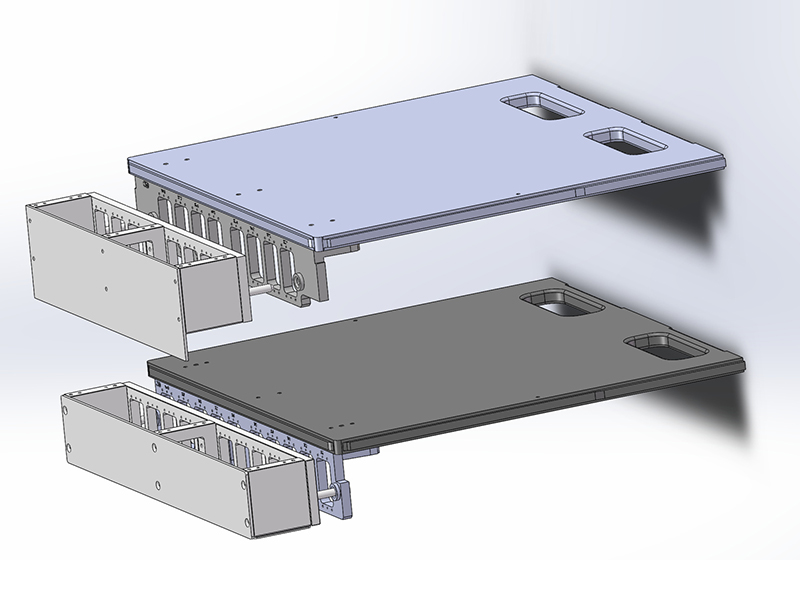

型號：S-KIT-M-UF / S-KIT-M-LF

?  尺寸：468mm×465mm ( middle size )

?  用于進行組合式Flashing/ICT/FCT/EOL測試，適用于PCB單板測試或多個單板穴位，推薦用于單站或自動化轉臺。

?  具有下部替換套件和上部替換套件的模塊化構造

?  FR4 抗彎探針支承板

?  使用壽命：> 2,000,000 次負載循環（在實驗室條件下）

?  可根據要求跟換相應接口模塊

?  無需工具即可快速設置，無需后續調校即可使用

?  通過接口模塊可進行模塊化配置

?  配置：

上Pylon接口： 1個CHD氣動混合模塊 + 最 多 7個任意組合信號模塊

下Pylon接口： 1個CHD氣動混合模塊 +9個任意組合信號模塊

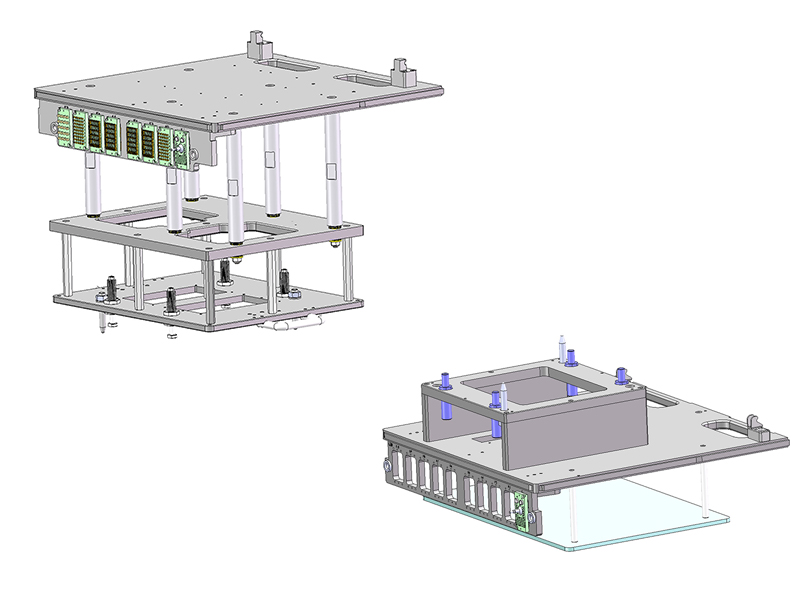

型號：S-KIT-CIPOS-UF/ S-KIT-CIPOS-LF

?  尺寸：468mm×465mm (客戶定制 CIPOS ICT 標準 )

?  用于進行組合式ICT/FCT測試，適用于PCB單板測試或多個單板穴位，推薦用于自動化轉臺或單站。

?  具有下部替換套件和上部替換套件的模塊化構造

?  FR4 抗彎探針支承板

?  使用壽命：> 2,000,000 次負載循環（在實驗室條件下）

?  可根據要求跟換相應接口模塊

?  無需工具即可快速設置，無需后續調校即可使用

?  通過接口模塊可進行模塊化配置

?  配置：

上Pylon接口： 1個CHD氣動混合模塊 + 最 多 7個任意組合信號模塊

下Pylon接口： 1個CHD氣動混合模塊 +9個任意組合信號模塊

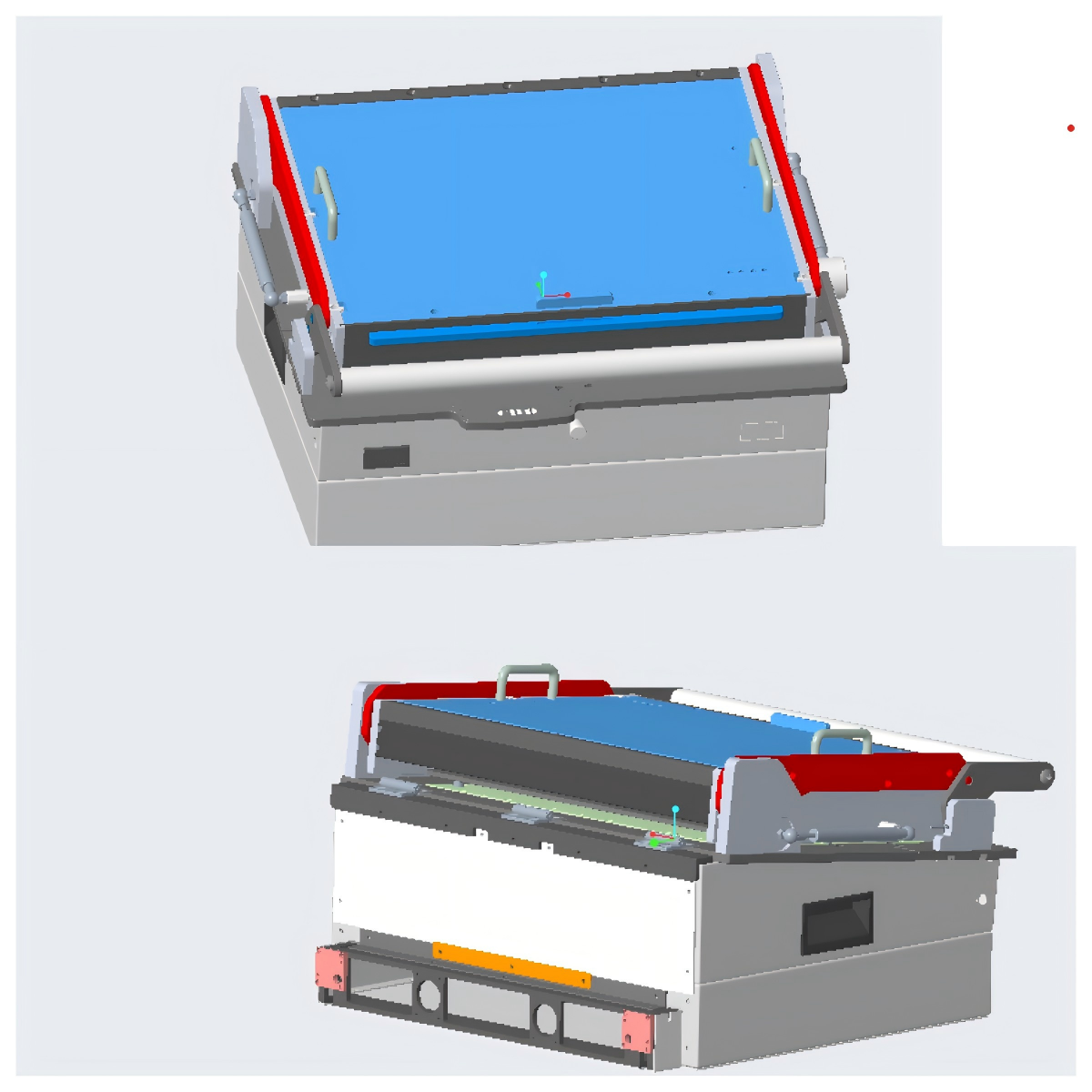

標準的PCBA夾具kit ,可應用于燒錄，PCBA功能測試夾具。

特點：

1）VG12 pylon 接口，最大可安裝12個pylon模塊

2）安裝尺寸可兼容GPS夾具底座

3）最大使用PCBA尺寸  300 X 250 mm

4)  靈活的base夾具/inlay的設計方案，最小化項目投資成本。

5)  電動鎖設計替代汽動機構，使夾具成本更低。
